ISOM DLD440-12 Localisateur de défaut d'isolement
47964402
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés

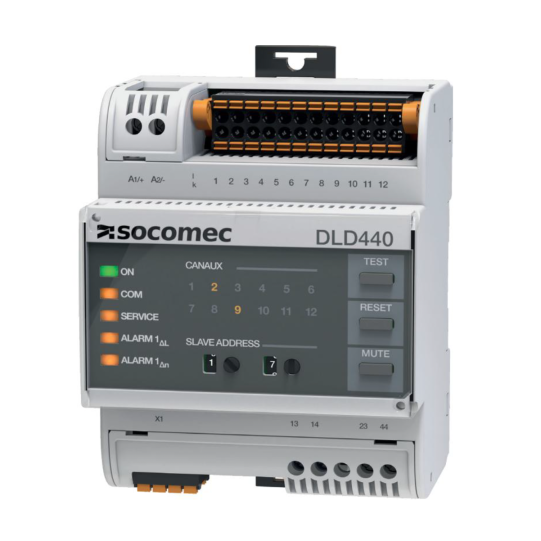

Le ISOM DLD440-12 est un localisateur de défaut d'isolement pour réseaux IT industriels. Il surveille 12 départs simultanément (AC 0-1000V / DC 0-1500V) et identifie précisément le circuit défaillant, y compris les défauts fugitifs et à haute valeur résistive. Fonctionne en liaison avec la centrale ISOM ALD395 ou ALD495. Conforme IEC 61557-9.
- 12 départs — scrutation simultanée
- Alimentation universelle 24-240V AC/DC
- Courant différentiel 100 mA à 20 A — plage large
- Bus IS : jusqu'à 21 modules / 1 200 m
- Intégration API via sortie 0/20 mA
Description technique
Le ISOM DLD440-12 (référence Socomec 47964402) est un dispositif de localisation de défaut d'isolement conçu pour les réseaux IT (schéma IT) industriels. Son rôle est de déterminer précisément, parmi les 12 départs raccordés, lequel est affecté par un premier défaut d'isolement — y compris les défauts fugitifs et les défauts à haute valeur résistive.
Le DLD440-12 fonctionne en liaison avec la centrale de surveillance Socomec ISOM ALD395 ou ALD495. La centrale génère le signal d'injection ; le DLD440-12 reconnaît ce signal au travers des tores de détection type DLD placés sur chaque départ et identifie le circuit défaillant. La scrutation simultanée de l'ensemble des départs évite tout délai d'analyse séquentiel.
Il couvre les réseaux AC 0-1000V et DC 0-1500V (photovoltaïque industriel, systèmes batteries). L'alimentation propre de l'appareil accepte 24-240V AC ou DC. La sortie numérique 0/20 mA permet l'intégration dans un automate ou une supervision SCADA.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Référence fabricant | 47964402 |
| Modèle | DLD440-12 |
| Famille | ISOM DLD — Socomec |
| Tension alimentation | 24-240 VAC / VDC |
| Nombre de départs surveillés | 12 |
| Domaine tension réseau AC | 0 à 1 000 V |
| Domaine tension réseau DC | 0 à 1 500 V |
| Courant différentiel IΔL | 100 mA à 20 A |
| Plage de fréquence | 42 Hz à 1 kHz |
| Types de défauts localisés | Fugitifs, haute valeur résistive |
| Bus de communication | Bus IS (Bender IS) |
| Nb max. modules / bus | 21 DLD |
| Longueur bus max. | 1 200 m |
| Entrées numériques | Configurables (test, reset) |
| Sortie numérique | 0 ou 20 mA (entrée API) |
| Centrale associée | ISOM ALD395 / ALD495 |
| Tores compatibles | Type DLD Socomec |
| Norme | IEC 61557-9 |
| Bilan carbone (berceau-tombe) | 172 kg CO₂ éq. |
DLD440-12 vs DLD240-12 — Quel modèle choisir ?
| Critère | DLD440-12 (ce produit) | DLD240-12 |
|---|---|---|
| Référence Socomec | 47964402 | — |
| Application | Circuits principaux de courant — distribution industrielle | Circuits de commande, locaux médicaux |
| Courant différentiel IΔL | 100 mA à 20 A | 100 mA à 2 A |
| Plage fréquence | 42 Hz à 1 kHz | 50/60 Hz uniquement |
| Domaine tension | AC 0-1000V · DC 0-1500V | AC 0-1000V · DC 0-1500V |
| Nombre de départs | 12 | 12 |
| Version tropicalisée | DLD440-12W (réf. 47964403) | DLD240-12W |
Règle de sélection : en distribution industrielle (TGBT, armoires de process), choisissez le DLD440-12. Pour les circuits de commande basse puissance ou les installations médicales (bloc opératoire, salle de soins), le DLD240-12 est approprié.
Questions fréquentes
À quoi sert le ISOM DLD440-12 ?
Le ISOM DLD440-12 est un localisateur de défaut d'isolement pour réseaux IT industriels. Une fois qu'un contrôleur d'isolement (ISOM ALD395/495) a détecté un premier défaut sur le réseau IT, le DLD440-12 identifie précisément lequel des 12 départs raccordés est affecté — y compris les défauts fugitifs et à haute valeur résistive. Sans localisation, le technicien doit couper successivement chaque départ, ce qui implique un arrêt de production non maîtrisé.
Peut-on utiliser le DLD440-12 sur un réseau DC photovoltaïque ?
Oui. Le DLD440-12 couvre les réseaux DC jusqu'à 1 500V, ce qui couvre les installations photovoltaïques industrielles et les systèmes de stockage batteries. Il doit être couplé avec un injecteur INJ compatible et la centrale ISOM ALD495. La norme IEC 61557-9 s'applique à cette configuration.
Combien de DLD440-12 peut-on connecter sur un même bus IS ?
Le système accepte jusqu'à 21 modules DLD sur un même bus IS, avec une longueur de câble maximale de 1 200 m. Chaque DLD440-12 couvre 12 départs, soit jusqu'à 252 départs sur un seul système ISOM.
Quelle centrale de surveillance associer au DLD440-12 ?
Le DLD440-12 se raccorde aux centrales Socomec ISOM ALD395 (version standard, affichage local) ou ISOM ALD495 (version avec écran étendu, communication Modbus RS485). La centrale génère le signal d'injection ; le DLD440-12 reconnaît ce signal via les tores et identifie le départ défaillant. Sans centrale ISOM, le DLD440-12 n'a pas de fonction autonome.
