Inverseur de source manuel 160A 4P 690V – TransferPacT FXM250
31145
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés

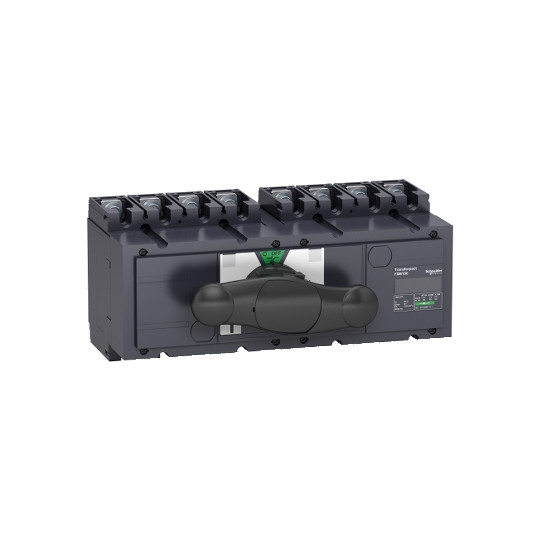

Le TransferPacT FXM250 (réf. 31145) de Schneider Electric est un inverseur de source manuel 160A 4 pôles permettant de basculer une installation entre deux sources d’alimentation (ex. réseau ↔ groupe électrogène) en basse tension. Il est adapté aux tableaux BT en tertiaire et industrie.
Points clés
- Intensité assignée : 160 A (service ininterrompu)
- Configuration : 4P, 3 positions de contact
- Tension : jusqu’à 690 V AC (50/60 Hz) – jusqu’à 250 V DC
- Commande : poignée rotative frontale directe (manuelle)
- Sectionnement : aptitude au sectionnement, coupure pleinement apparente
- Conformité : IEC/CEI 60947-1 & 60947-3
- Indice de protection : IP40 (selon CEI 60947-3)
- Verrouillage : cadenassage sur position OFF
|
Marque |
Schneider Electric |
|---|---|
|
Gamme |
TransferPacT / ComPacT |
|
Nom appareil |
INS250 |
|
Référence |
31145 |
|
Type |
Interrupteur inverse manuel (inverseur de source) monobloc |
|
Application |
Changement de source d’alimentation |
|
Pôles |
4P |
|
Nombre de positions |
3 |
|
Courant assigné (Ith) |
160 A à 60 °C |
|
Catégories d’emploi |
AC-22A / AC-23A : 160 A (220–690 V AC, 50/60 Hz) ; DC-22A / DC-23A : 160 A (125 V DC 2P en série ; 250 V DC 4P en série) |
|
Tension assignée d’emploi (Ue) |
690 V AC (50/60 Hz) ; 250 V DC (IEC/CEI 60947-3) |
|
Tension d’isolement (Ui) |
750 V AC (50/60 Hz) |
|
Tenue aux chocs (Uimp) |
8 kV |
|
Pouvoir de fermeture court-circuit (Icm) |
30 kA (sectionneur seul) à 690 V AC ; 330 kA avec disjoncteur amont à 690 V AC |
|
Courant admissible courte durée (Icw) |
1,8 kA/30 s ; 2,2 kA/20 s ; 4,9 kA/3 s ; 8,5 kA/1 s (IEC/CEI 60947-3) |
|
Montage |
Fixe – support : platine / rail |
|
Raccordement |
Amont : avant – Aval : avant – Pas : 35 mm |
|
Interverrouillage |
Mécanique |
|
Durée de vie mécanique |
15 000 cycles |
|
Durée de vie électrique |
1 500 cycles (selon catégories et tensions) |
|
Indice de protection |
IP40 |
|
Classe de protection |
Classe II |
|
Température de fonctionnement |
-25 à +70 °C |
|
Dimensions (H × L × P) |
136 × 295 × 131 mm |
|
Poids |
6,4 kg |
|
Garantie |
18 mois |
|
Normes |
IEC/CEI 60947-1, IEC/CEI 60947-3 |
