Lettel

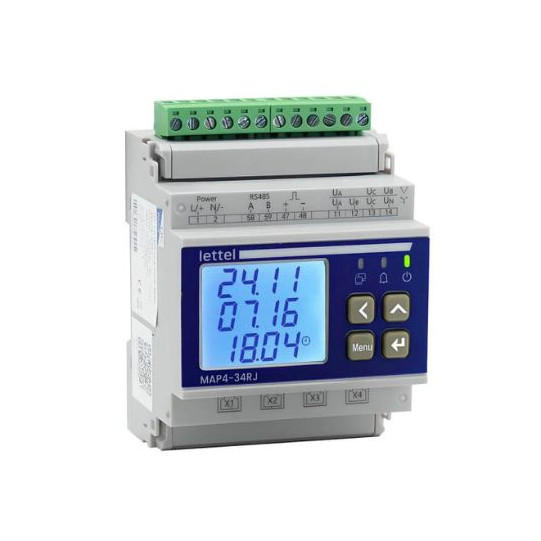

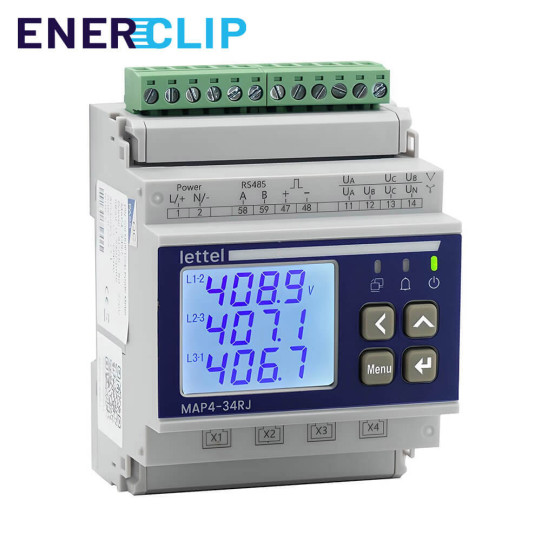

Centrale de mesure multi-circuits 4 circuits triphasés ou 12 monophasés Modbus RS485

MAP4-34RJ

404,89 € HT
485,87 € TTC
preorder En cours d’approvisionnement – Délai moyen 4/6 semaines
  • check2 Support technique et interlocuteur unique dédié
  • check2 Livraison offerte dès 200€ d’achat (France Métropolitaine)
  • check2 Paiements 100% sécurisés maestro mastercard visa payplug applepay
Informations techniques

La Lettel MAP4-34RJ est une centrale de mesure multifonction conçue pour surveiller jusqu’à 4 circuits triphasés ou 12 circuits monophasés. Elle offre une solution compacte et efficace pour la gestion énergétique des installations industrielles et tertiaires.

Fonctionnalités principales :

  • Mesure des énergies actives et réactives, importées et exportées
  • Mesures instantanées : tensions simples et composées, courants par phase et du neutre, puissances actives, réactives et apparentes, facteur de puissance, fréquence
  • Analyse de la qualité du réseau : taux de distorsions harmoniques tension et courant, harmoniques individuelles jusqu’au rang 31
  • Enregistrements : demandes, valeurs extrêmes
  • Communication RS485 Modbus RTU entièrement programmable
  • Émetteur d’impulsions sur énergie active
  • Afficheur LCD rétroéclairé avec navigation simplifiée

Caractéristiques techniques :

Caractéristiques Détails
Réseaux mesurés 4 × 3P ou 12 × 1P+N
Tension nominale 3×230/400V AC ±20%
Entrées courant Transformateurs de courant Enerclip à connectique RJ12 (fermés, ouvrants ou Rogowski)
Précision Classe 0,5S pour énergie active
Communication RS485 Modbus RTU, adresse configurable (1 à 247), vitesse de transmission réglable (300 à 19200 bps), formats de trame disponibles : sans parité, parité paire ou impaire
Émetteur d’impulsions Fréquence maximale : 10 Hz, durée d’impulsion : 80 ms ±20 %, constante d’impulsions variable selon le rapport des transformateurs de courant
Montage Boîtier clipsable sur rail DIN 35 mm, largeur 4 modules (72 mm)
Indice de protection Face avant IP54, reste du boîtier IP20
Températures Fonctionnement : -25°C à +55°C, stockage : -30°C à +80°C
Humidité relative 5 % à 95 % sans condensation
Normes et certifications Conformité CE, RoHS, REACh
Garantie 3 ans
